[네트워크] VLAN 할당 및 포트모드 변경, VLAN 정보 확인 명령어



아래 명령어의 결과 확인에는 Cisco Packet Tracer 를 사용했다.



사용한 명령어

---

// vlan 할당 및 이름 설정
Switch(config)# vlan 10
Switch(config-vlan)# name KIT_A
Switch(config)# interface fastEthernet 0/10
Switch(config-if)# switchport access vlan 10
Switch(config-if)# switchport mode trunk

// vlan 범위 할당
Switch(config)# interface range fastEthernet 0/3-4

// vlan 정보확인
Switch(config)# do show vlan
Switch(config)# do show vlan 10
Switch(config)# do show interfaces fa 0/1 switchport
Switch(config)# do show interfaces trunk
Switch(config)# do show interfaces access





VLAN 생성 및 이름설정

---

먼저 스위치에서 vlan 을 생성해줘야 한다.

vlan 의 예약번호와 겹치지 않도록 유의하며 생성한다.

// Switch(config)# vlan <VLAN ID>

Switch(config)# vlan 10

* vlan으로 다른 스위치를 거쳐 통신할 경우,

거치는 스위치마다 해당 vlan을 똑같이 생성해줘야 통신이 가능하다.





vlan 의 이름을 설정하는 방법은 아래와 같다.

// 이름을 설정할 vlan의 번호를 쳐서 vlan모드로 접속해야한다.
// 예시) Switch(config)# vlan 10
// Switch(config-vlan)# name <설정할 이름>

Switch(config-vlan)# name KIT_A





특정 인터페이스에 VLAN 할당

---

이 방법은 특정 인터페이스 하나에 vlan을 할당하는 방법이다.

// 특정 인터페이스에 먼저 진입한 후, 명령어를 수행해야한다.
// Switch(config-if)# switchport <모드> vlan <ID>

Switch(config-if)# switchport access vlan 10



모드에 관한 정보는 아래 링크에서 살펴볼 수 있다.

https://haekt-log.tistory.com/63

[네트워크] VLAN 개념





다수의 인터페이스에 VLAN 할당

---

특정 범위의 다수 인터페이스에 vlan을 한번에 할당하는 방법이다.

단일 인터페이스에 할당하는 방법과 비슷하다.

// 먼저 특정 범위의 인터페이스에 접속해야한다.
// 3-5 -> 0/3에서 0/5 까지의 인터페이스에 접속
Switch(config)# interface range fastEthernet 0/3-5

Switch(config-if-range)# switchport access vlan 10





VLAN 포트모드 변경

---

포트모드를 Access port, Trunk port, Dynamic port 중 하나로 변경할 수 있는 방법이다.

특정 인터페이스에 접속하여 포트모드를 바꿀 수 있다.

// 해당 인터페이스의 포트모드를 변경함
// Switch(config-if)# switchport mode <port mode>
Switch(config-if)# switchport mode trunk







 VLAN 정보조회 방법

---

1. vlan 의 목록과 연결정보를 확인하는 방법이다.

// Privileged(관리자) 모드로 이동해야 한다.
// Switch# show vlan
Switch# show vlan

// do 를 붙이면 다른 모드에서도 가능하다.
Switch(config) do show vlan

실행결과 :

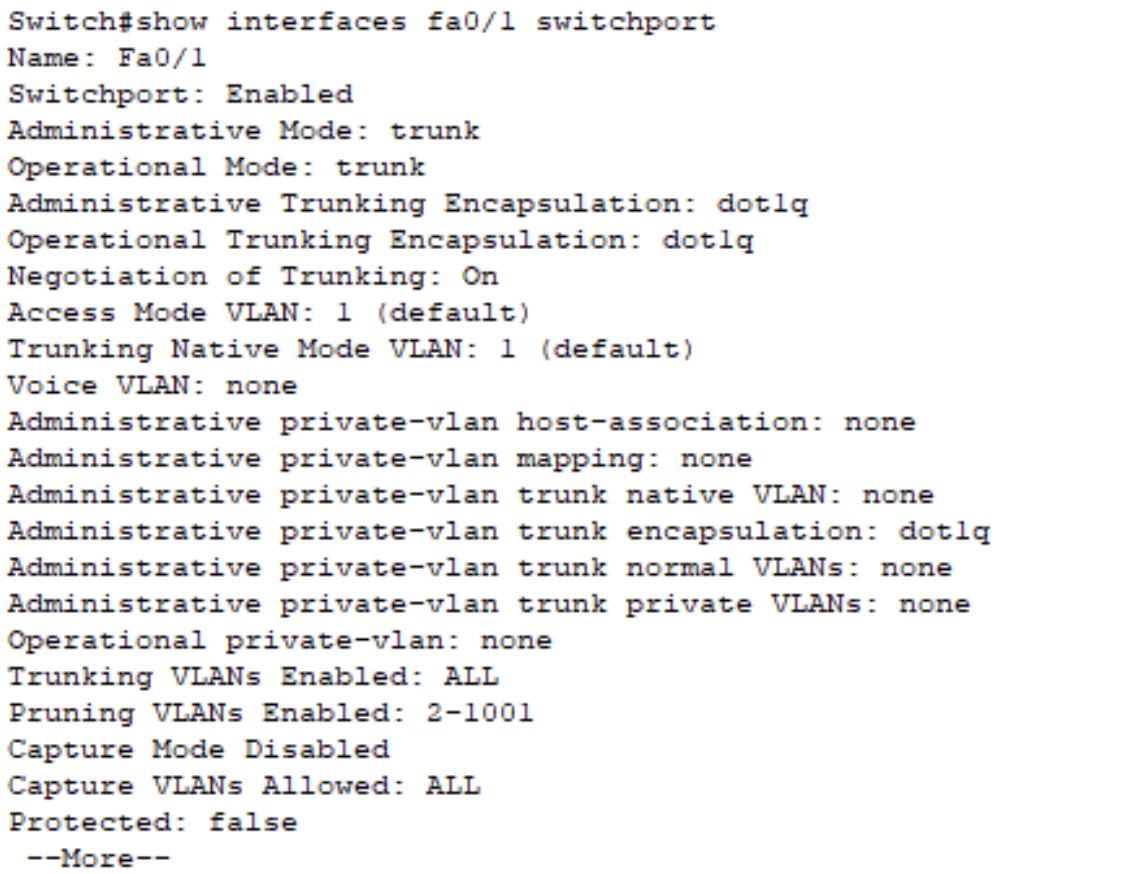

2. 특정 인터페이스가 어떤 포트모드로 되어있는지 확인하는 방법이다.

// Switch(config)# do show interfaces <인터페이스 이름 및 번호> switchport
Switch(config)# do show interfaces fa 0/1 switchport



실행결과 :



3. 특정 모드로 설정된 인터페이스를 확인하는 방법이다.

// Switch(config)# do show interfaces <모드>
Switch(config)# do show interfaces trunk
Switch(config)# do show interfaces access

실행결과 :
