[네트워크] Collision Domain& Brodcast Domain



Segment?

---

영어 뜻 자체로는 분할, 단편, 구분 등의 의미를 가진다.



네트워크에서는 스위치를 기준으로 세그먼트를 나눈다.



* 더미허브나 리피터는 세그먼트를 나누지 못한다.



cisco packet tracer 세그먼트 네트워크 예시

위 그림에서 빨간 부분이 세그먼트이다.

장비와 장비 사이, 컴퓨터와 장비 사이를 모두 세그먼트라고 한다.









Collision Domain?

---

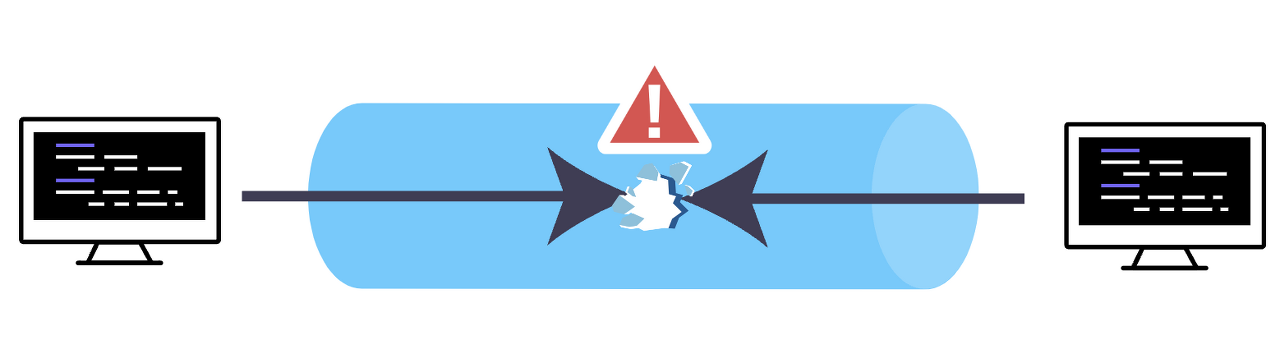

한 세그먼트(같은 경로)로 여러 데이터가 전송될 경우 충돌이 일어나는 경우를 Collision Domain 이라고 한다.



스위치는 Collision Domain 을 방지하기 위해 동일 경로로의 전송이 필요할 경우,

내부 버퍼에 잠깐 저장했다가 사용이 끝나면 전송하는 방법을 사용한다.



* 스위치가 세그먼트를 나누므로, 스위치가 Collision Domain 의 범위를 나눈다고 생각할 수 있다.

* 스위치끼리의 통신도 사이에 세그먼트가 존재하므로, collision Domain이 발생할 수 있다.







Brodcast Domain?

---



브로드 캐스트가 닿는 네트워크의 범위를 말한다.



브로드 캐스트 도메인을 나누는 기준은 라우터이다.



* 라우터는 브로드 캐스트 신호를 차단하여 브로드 캐스트 범위를 나눈다.







* 여기서 문제! 아래의 네트워크 구성도의 네트워크와 세그먼트의 갯수는 몇개인가.

---

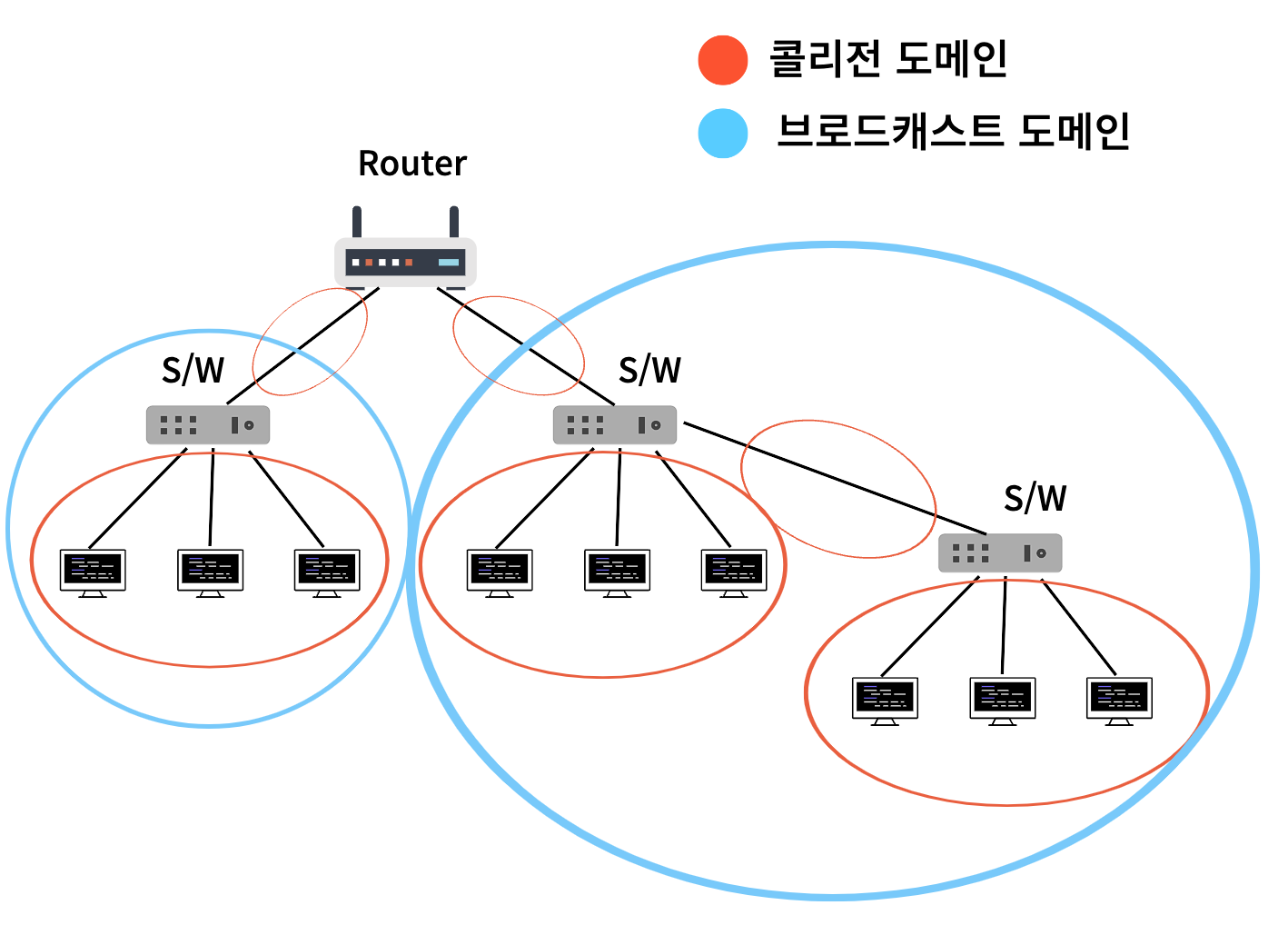

콜리전 도메인과 브로드캐스트 도메인의 범위





-정답





네트워크는 2개 , 세그먼트는 12개





해설



네트워크는 라우터를 기준으로 나뉘므로, 네트워크는 2개이다.

세그먼트는 스위치를 기준으로 나뉘므로, 12개이다.
