[네트워크] 전송모드의 종류 (simplex & duplex & auto)



전송모드는 크게 두가지가 존재한다.

• simplex(단방향)
• duplex(양방향, 이중) + auto(자동 협상, 교섭)

* 전송 방식은 노드간 통신에 이용되며, 서로 다른 통신방법을 사용할 경우 통신이 불가하다.





-Simplex(단방향 전송 )

---

simplex는 단방향 통신방법으로, 송신측에서 수신측으로 오직 한쪽 방향으로만 통신이 가능한 전송 방법이다.

따라서 수신측에서는 정보를 전달할 수 없어, 수신측에서 에러가 나더라도 송신측에 알릴 수 없는 것이 단점이다.

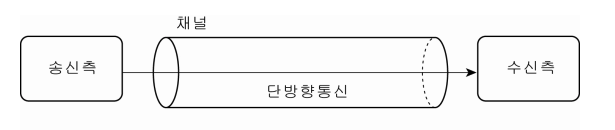

전송 방향에 따른 전송 방식 분류(참고문헌: '데이터통신', 오창환 저, 한국학술정보(주))



simplex 전송 방법을 사용하는 대표적인 예로 라디오나, TV방송이 있다.



---





-Duplex(양방향 전송)

---

duplex는 양방향 전송으로, 수신측과 송신측 모두 서로에게 양방향으로 정보를 전송할 수 있으며, 그 방법에는 두가지가 존재한다.



•    - half duplex(반이중 전송)
•    - full duplex(전이중 전송)



*half Duplex(반이중 전송)



half duplex는 양방향 통신으로, 양 방향으로 통신이 가능한 전송 방법이다.

하지만, 동시에는 전송이 불가능하다는 단점이 있다.



전송 방향에 따른 전송 방식 분류(참고문헌: '데이터통신', 오창환 저, 한국학술정보(주))



한사람이 지나갈 수 있는 좁은 골목길을 지나간다고 생각하면 쉽다.



half duplex전송 방법을 사용하는 대표적인 예로 무전기가 있다.



* 저속 랜 LAN(CSMA/CD) 방식





*Full Duplex(전이중 전송)



full duplex는 양방향 통신으로, 동시에 양 방향으로 통신이 가능한 전송 방법이다.

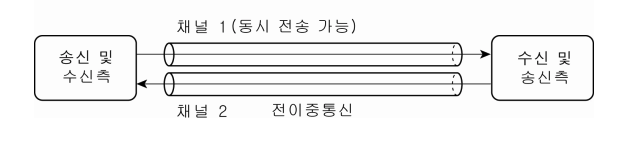

전송 방향에 따른 전송 방식 분류(참고문헌: '데이터통신', 오창환 저, 한국학술정보(주))



두사람이 전화기로 통화한다고 생각하면 쉽다.



full duplex전송 방법을 사용하는 대표적인 예로 전화기가 있다.



* 고속 랜 LAN(Gigabyte Ethernet , Fast Ethernet)





-Auto(자동 협상,  교섭)

---

half duplex와 full duplex 를 섞어서 쓰는 방식으로, 통신에서 상대 노드가  어떤 전송방법을 쓰냐에 따라 전송방법이 달라진다.

평소 컴퓨터가 통신하는 방식이다.



상대가 auto 가 아닐경우에는 half 로 작동하며, auto일 경우에는 full로 동작한다.





• auto 대 half  : half 로 동작
• auto 대 full : 동작 x
• auto 대 auto : full 로 동작







- LAN에서의 전송방식

---



  ㅇ 반이중 전송방식 (Half Duplex)
     - 전통적인 공유매체(Shared Media)에 대한 접근제어방식(예,CSMA/CD)
        . Ethernet LAN에서 전송매체를 공유하는 여러 단말들이 전송매체에 엑세스하려고
          경쟁할 때 사용되는 제어방식(CSMA/CD 등)

     * 즉, 더미 허브(Dummy Hub)는 반이중 방식이지, 전이중 방식이 아님

  ㅇ 전이중 전송방식 (Full Duplex)
     - 전통적인 공유매체(Shared Media) 접근제어방식(예,CSMA/CD)에 의해서는
       전이중 방식의 통신을 수행하지 않음

     * 스위칭 허브(Switching Hub) 이상의 장비에서 각 포트가 하나의 단말에 전용으로 할당된
       경우에서 만 전이중 전송방식이라고 함


       //[출처] http://www.ktword.co.kr/test/view/view.php?m_temp1=700
